TJ - Holzheizkessel für Zentralheizung als Hydro-Kaminofen für Heizkörper Modell H110

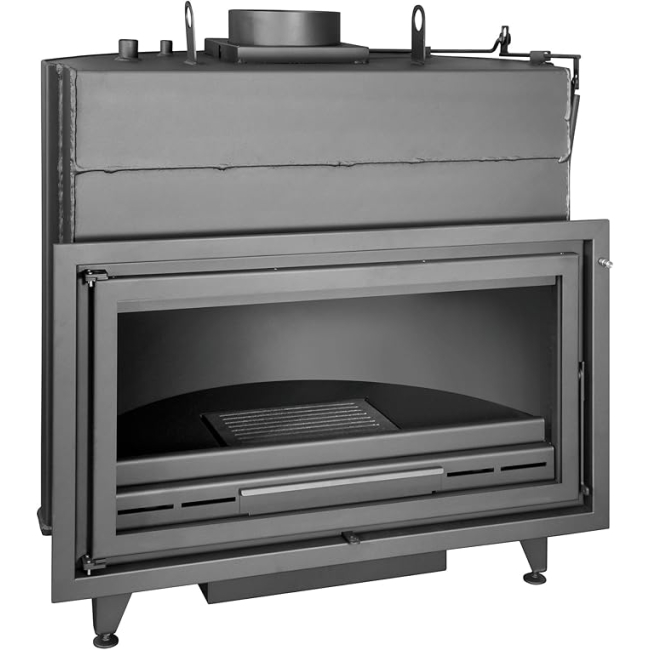

Holzheizkessel TJ H110 - Zentraler Hydro-Kaminofen mit hoher Leistung und hohem Wirkungsgrad

Der TJ H110 ist für leistungsstarke, zuverlässige und langlebige Zentralheizungssysteme konzipiert. Mit einer nominalen Wärmeleistung von 38,5 kW und einer Wasserleistung von 16,9 kW eignet er sich ideal für große Wohnflächen und Heizkörperanlagen. Sein bestätigter Wirkungsgrad von 83,8 % sorgt für eine effiziente Brennstoffnutzung bei einem durchschnittlichen Verbrauch von 10,20 kg/h.

Das Gehäuse des TJ H110 besteht aus hochfestem Stahl und ist mit einer Keramikglasscheibe von 969x499x4 mm ausgestattet, die extremen Temperaturen standhält. Der Brennraum mit einem Volumen von 85 Litern ermöglicht eine saubere, gleichmäßige Verbrennung. Mit Abmessungen von 1109x660x1102 mm, einem Rauchrohranschluss Ø 250 mm und einem doppelten Lufteinlass 2x120 mm bietet das Gerät einen stabilen Zug und eine sichere Installation.

Technische Hauptmerkmale

• Nominale Wärmeleistung: 38,5 kW
• Wasserleistung: 16,9 kW
• Wirkungsgrad: 83,8 %
• Beheizbares Volumen: 1001 m³
• Durchschnittlicher Verbrauch: 10,20 kg/h
• CO-Emissionen: 0,100 %
• Partikelemissionen: 25,4 mg/Nm³
• Maximale Scheitholzlänge: 500 mm
• Lufteinlass: 2x120 mm
• Rauchrohranschluss: Ø 250 mm
• Puffervolumen: 85 L
• Maximaler Betriebsdruck: 2,5 bar
• Maximale Wassertemperatur: 90 °C
• Heizung Vorlauf und Rücklauf: 1" IG
• Hilfsanschluss für Temperaturfühler: 1/2" IG

Erforderliche Elemente für die Installation

• Hydraulischer Anschluss obligatorisch: der TJ H110 muss immer an einen Heizkreislauf mit Heizkörpern oder ein vergleichbares System angeschlossen werden. Ein Betrieb ohne hydraulischen Kreislauf ist nicht zulässig.
• Thermisches Ablassventil 93 °C: verpflichtendes Sicherheitselement, nicht im Lieferumfang enthalten.
• Sicherheitsventil 2,5 bar: empfohlen, um Überdruck in der Anlage zu vermeiden.
• Ausdehnungsgefäß und Umwälzpumpe: für den ordnungsgemäßen Betrieb des Heizkreislaufs erforderlich.
• Temperaturfühler: Anschlussmöglichkeit über den Hilfsanschluss 1/2" IG zur Steuerung der Pumpe oder anderer Regelungselemente.
• Außenluftzufuhr oder Luftzufuhr aus einem Nebenraum: es sind 2 Luftzufuhren mit 120 mm vorzusehen, um eine stabile und sichere Verbrennung zu gewährleisten.
• Geeigneter Rauchabzug: Rohr mit hoher Temperaturbeständigkeit, mit gleichem oder größerem Querschnitt als der Geräteanschluss, fachgerecht mit hitzebeständiger Dichtmasse oder feuerfestem Zement abzudichten.
• Mindesthöhe des Schornsteins: 5 Meter, mit empfohlenem Förderdruck von 10 - 14 Pa.
• Tragfähiger Untergrund und Nivellierung: die Stellfläche muss das Gewicht des Geräts sicher tragen, und die Installation muss exakt waagerecht und lotrecht erfolgen.
• Wärmedämmung: empfohlen wird eine Verkleidung mit Hochtemperatur-Steinwolle oder Keramikfaser, um Wärmeverluste zu minimieren.
• Sicherheitsabstände: mindestens 100 mm seitlich und hinten sowie 150 mm nach vorne zu brennbaren Materialien.
• Zwei Lüftungsgitter: im Verkleidungsbereich erforderlich, damit die Druckentlastung der Kammer und die Luftzirkulation gewährleistet sind.
• Geschlossener Kreislauf ohne Wassererneuerung: empfohlen, um Oxidation und Korrosion in der Anlage zu vermeiden.
• Pufferspeicher oder Warmwasserspeicher für Brauchwasser: nur erforderlich, wenn zusätzlich Brauchwasserbereitung gewünscht ist, da der H110 nicht für die direkte Warmwassererzeugung ausgelegt ist.
• Prüfung vor der Verkleidung: vor dem endgültigen Verschließen oder Verkleiden der Anlage muss das Gerät mehrere Stunden unter normalen Betriebsbedingungen getestet werden.

Das optimierte Verbrennungssystem reduziert Emissionen und maximiert den Wirkungsgrad bei jeder Holzladung. Der TJ H110 erfüllt die Anforderungen der ECODESIGN 2022-Richtlinie und ist ideal für Heizkörperanlagen, Pufferspeicher und leistungsstarke Zentralheizungen.

Lieferung

Palettierte Lieferung frei Bordsteinkante. Die Ware muss vor der Unterzeichnung des Lieferscheins überprüft werden. Unterschreiben Sie die PDA des Transporteurs nicht, ohne die Lieferung kontrolliert zu haben. Eventuelle Schäden oder Abweichungen müssen vor der Montage gemeldet werden. Lieferzeit: ca. 12 Werktage.
