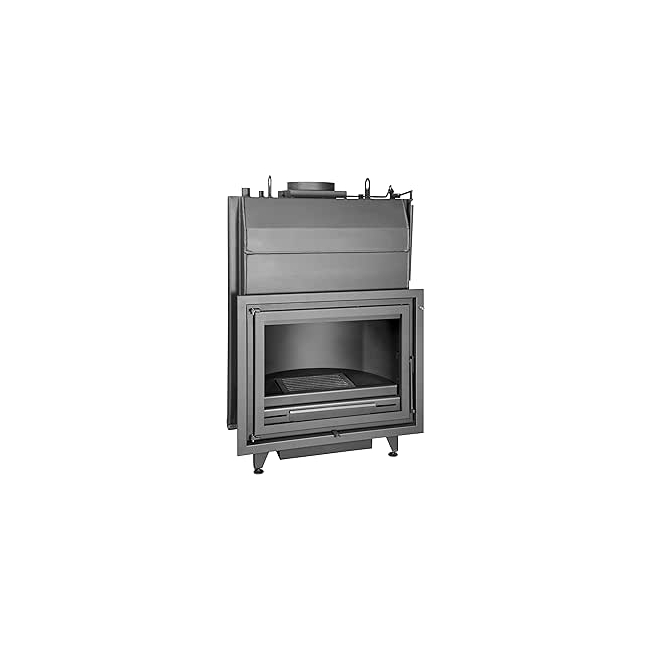

TJ - Holzheizkessel für Zentralheizung als Hydro-Kaminofen für Heizkörper Modell H90

Holzheizkessel TJ H90 - Zentraler Hydro-Kaminofen mit hoher Leistung und hohem Wirkungsgrad

Der TJ H90 ist ein leistungsstarker Holzheizkessel zur Versorgung von Zentralheizungsanlagen und Warmwasserradiatoren. Mit einer nominalen Wärmeleistung von 24,2 kW und einer Wasserleistung von 15,9 kW liefert er eine konstante und effiziente Wärme für große Wohnflächen. Sein Wirkungsgrad von 77,7 % gewährleistet eine optimale Brennstoffnutzung bei gleichzeitig kontrollierten Emissionen mit einem CO-Wert von 0,110 %, gemäß den technischen Angaben des Herstellers.

Der TJ H90 besteht aus hochwertigem Stahl und ist mit einer Keramikglasscheibe von 730x535x4 mm ausgestattet, die eine hohe thermische Beständigkeit und lange Lebensdauer bietet. Dank seiner kompakten Bauweise eignet er sich ideal für die Installation in Heizräumen oder Technikräumen. Die Verbrennung wird durch einen Rauchrohranschluss von 250 mm sowie einen Lufteinlass von 120 mm optimiert und sorgt für einen stabilen, sicheren Betrieb.

Technische Hauptmerkmale

• Nominale Wärmeleistung: 24,2 kW
• Wasserleistung: 15,9 kW
• Wirkungsgrad: 77,7 %
• Beheizbares Volumen: 630 m³
• Maximaler Betriebsdruck: 2,5 bar
• Maximale Wassertemperatur: 90 °C
• Partikelemissionen: 22,2 mg/Nm³
• Empfohlener Unterdruck: 10 - 14 Pa
• Durchschnittlicher Verbrauch: 7,77 kg/h
• Maximale Scheitholzlänge: 500 mm
• Rauchrohranschluss: 250 mm
• Lufteinlass: 120 mm
• Wasservolumen des Geräts: 75 L
• Heizung Vorlauf und Rücklauf: 1" IG
• Hilfsanschluss für Temperaturfühler: 1/2" IG

Erforderliche Elemente für die Installation

• Hydraulischer Anschluss obligatorisch: der TJ H90 muss immer an einen Heizkreislauf mit Radiatoren oder ein gleichwertiges System angeschlossen sein. Ein Betrieb ohne hydraulischen Kreislauf ist nicht zulässig.
• Thermisches Ablassventil 93 °C: verpflichtendes Sicherheitselement, nicht im Lieferumfang enthalten.
• Sicherheitsventil 2,5 bar: empfohlen, um Überdruck in der Anlage zu vermeiden.
• Ausdehnungsgefäß und Umwälzpumpe: für den ordnungsgemäßen Betrieb des Heizkreislaufs erforderlich.
• Temperaturfühler: Anschlussmöglichkeit über den Hilfsanschluss 1/2" IG zur Steuerung der Pumpe oder anderer Regelungselemente.
• Außenluftzufuhr oder Luftzufuhr aus einem Nebenraum: es ist 1 Luftzufuhr mit 120 mm in der für die Installation geeignetsten Position vorzusehen.
• Geeigneter Rauchabzug: Rohr mit hoher Temperaturbeständigkeit, mit gleichem oder größerem Querschnitt als der Geräteanschluss, fachgerecht mit hitzebeständiger Dichtmasse oder feuerfestem Zement abzudichten.
• Mindesthöhe des Schornsteins: 5 Meter, mit empfohlenem Förderdruck von 10 - 14 Pa.
• Tragfähiger Untergrund und Nivellierung: die Stellfläche muss das Gewicht des Geräts sicher tragen, und die Installation muss exakt waagerecht und lotrecht erfolgen. Das Gerät verfügt über verstellbare Füße.
• Wärmedämmung: empfohlen wird eine Verkleidung mit Hochtemperatur-Steinwolle oder Keramikfaser, um Wärmeverluste zu minimieren.
• Sicherheitsabstände: mindestens 100 mm seitlich und hinten sowie 150 mm nach vorne zu brennbaren Materialien.
• Zwei Lüftungsgitter: im Verkleidungsbereich erforderlich, damit die Druckentlastung der Kammer und die Luftzirkulation gewährleistet sind.
• Geschlossener Kreislauf ohne Wassererneuerung: empfohlen, um Oxidation und Korrosion in der Anlage zu vermeiden.
• Pufferspeicher oder Warmwasserspeicher für Brauchwasser: nur erforderlich, wenn zusätzlich Warmwasserbereitung gewünscht ist, da der H90 nicht für die direkte Brauchwassererzeugung ausgelegt ist.

Der TJ H90 wurde entwickelt, um eine gleichmäßige, stabile und langlebige Wärmeversorgung zu gewährleisten. Er ist die ideale Lösung für Nutzer, die Energieautonomie und hohen thermischen Komfort suchen. Für einen sicheren und optimalen Betrieb müssen die Installationsvorgaben eingehalten, ein geeigneter Schornstein gemäß Herstellerangaben verwendet und die Montage durch einen qualifizierten Fachbetrieb ausgeführt werden.

Lieferung

Lieferung frei Bordsteinkante. Die Ware muss vor der Unterzeichnung des Lieferscheins überprüft werden. Unterschreiben Sie die PDA des Transporteurs nicht, ohne die Lieferung kontrolliert zu haben. Eventuelle Schäden oder Abweichungen müssen vor der Montage gemeldet werden. Lieferzeit: ca. 12 Werktage.
